Schalter


Im Kewet werden und Kontroll-Leuchten vom Typ SWF / Valeo 511 verwendet.



Hier wurden die Schalter von oben aus den Armaturen nach links unten versetzt. Da die Änderung der Verkabelung sehr aufwändig ist wurde der Umbau genau erfasst. Wenn man beim Einbau der Schalter diese mit Heißkleber fixiert ist darauf zu achten das kein Kleber in die Schalter fließt. Die Wippen kleben sonst fest. Mist, erst nach meinem Einbau habe ich einen Einbaurahmen für die Schalter gefunden.

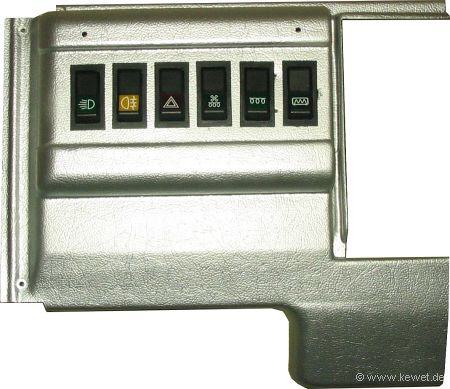

Schalter Umbau nach links

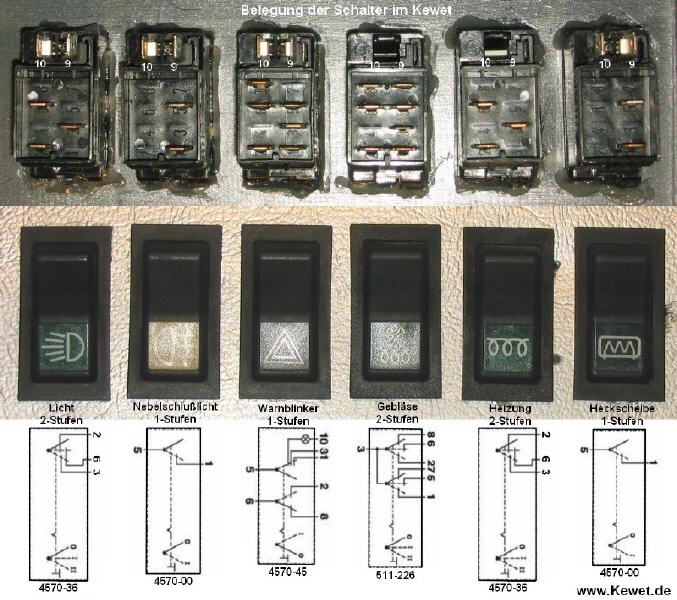

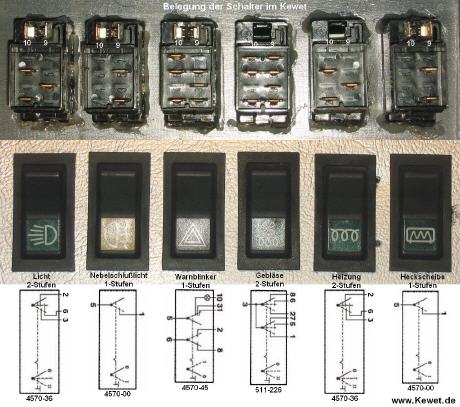

Anschlüsse der Schalter und Schalter Typen

Schalterverkabelung im Kewet

(zum Vergrößern anklicken)
